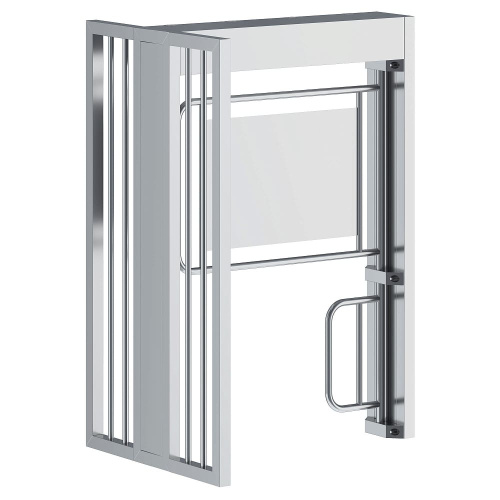

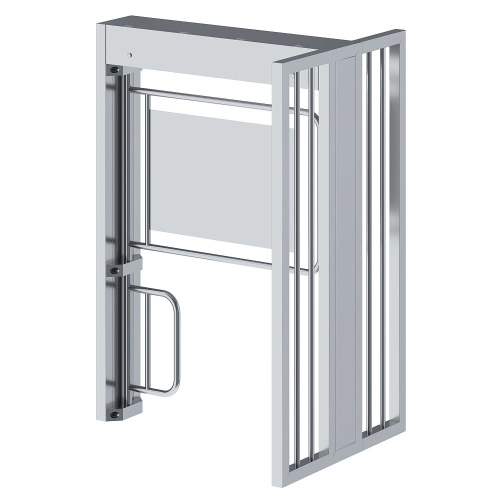

Модуль для установки РТУ БЛОКПОСТ СТ 7 серия СПЕКТР Z

Модуль для монтажа рентгенотелевизионных установок (РТУ) 60х40 и 50х70 (например, ТС-СКАН 6040, Инспектор 55/65 ZX) предназначен для инсталляции в линию контроля входных групп рядом с турникетом, где требуется бесконтактный досмотр ручной клади.

Габариты и эксплуатация модуля для установки РТУ

Транспортировка модуля осуществляется в контейнерах, железнодорожных вагонах, гермокабинах самолетов или автотранспортом. Устройство необходимо защитить от влаги, пыли и различных атмосферных осадков, соблюдая правила перевозки грузов. После транзита нужно выдержать его в закрытом помещении в течение не менее 12 часов при температуре воздуха от -40 до +55°C и относительной влажности до 90%.

При обустройстве входной зоны модули для монтажа рентгенотелевизионных установок рекомендуется располагать параллельно друг другу в одну линию как на расстоянии друг от друга, так и вплотную.

Преимущества модуля для установки РТУ

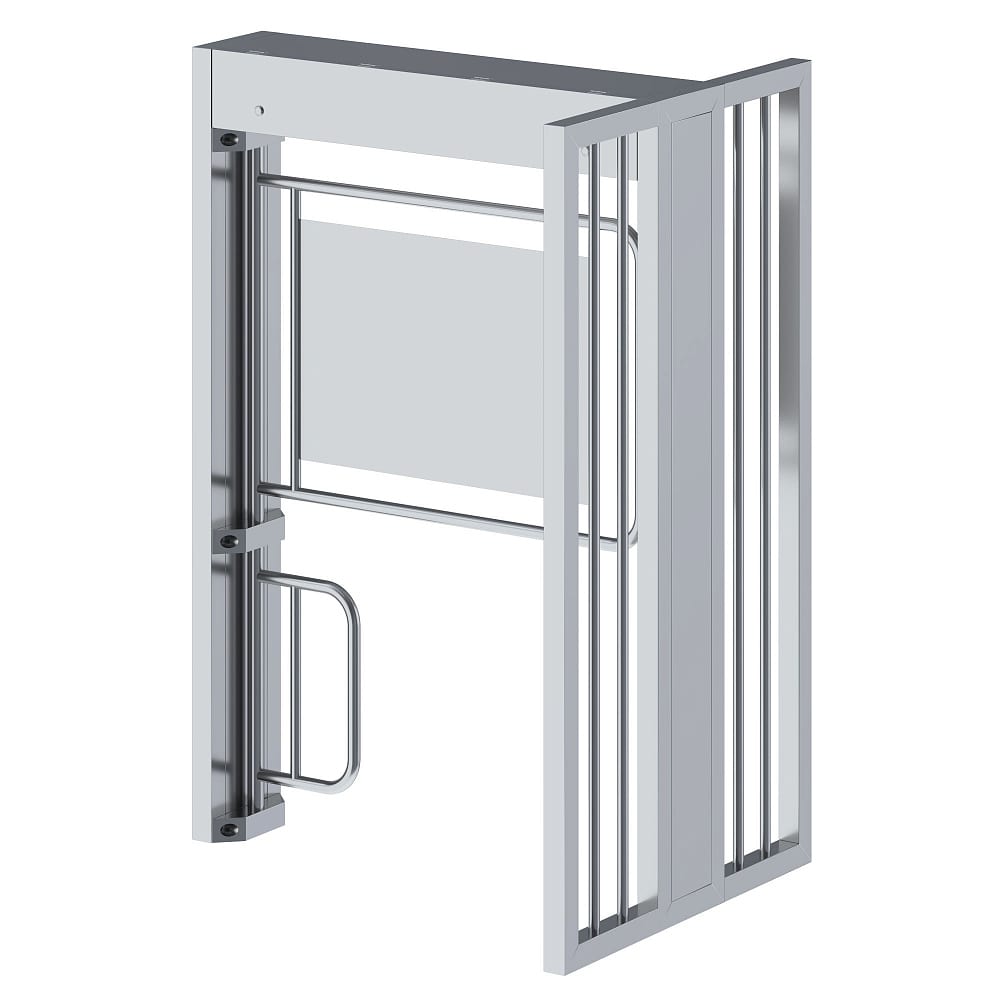

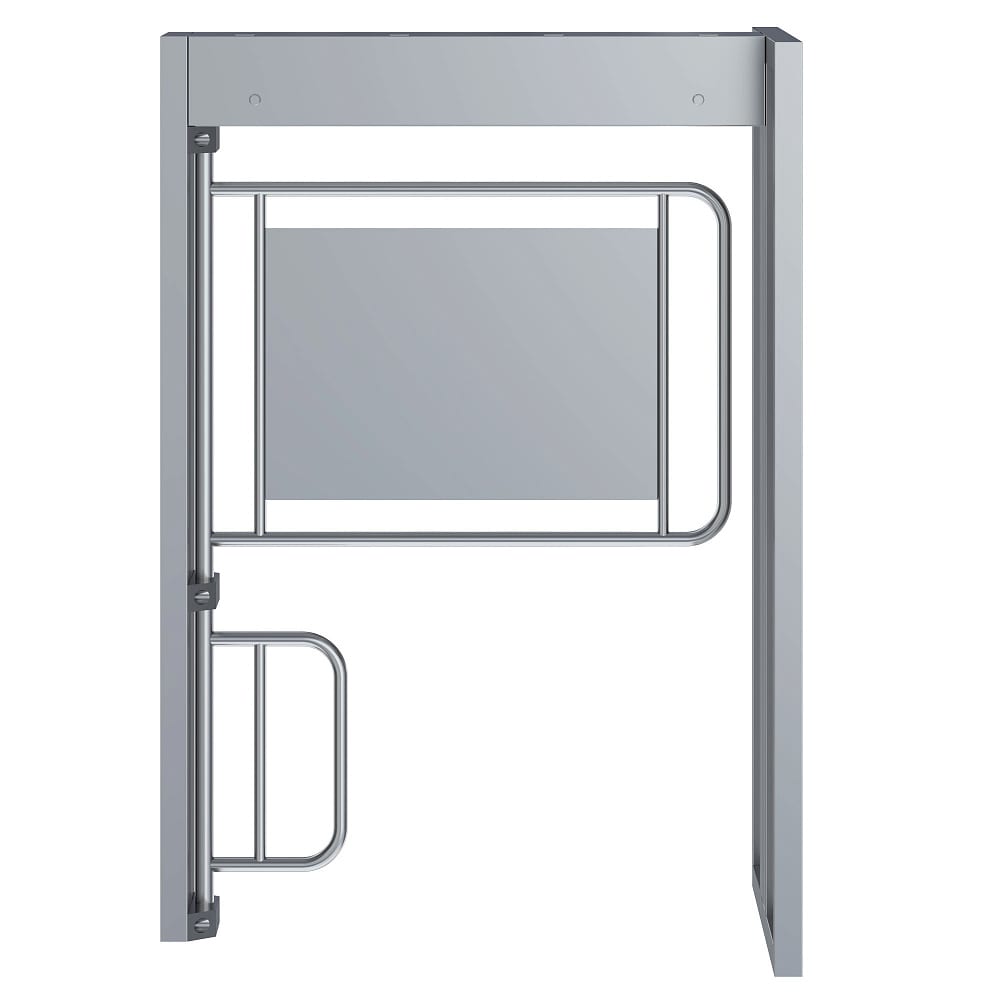

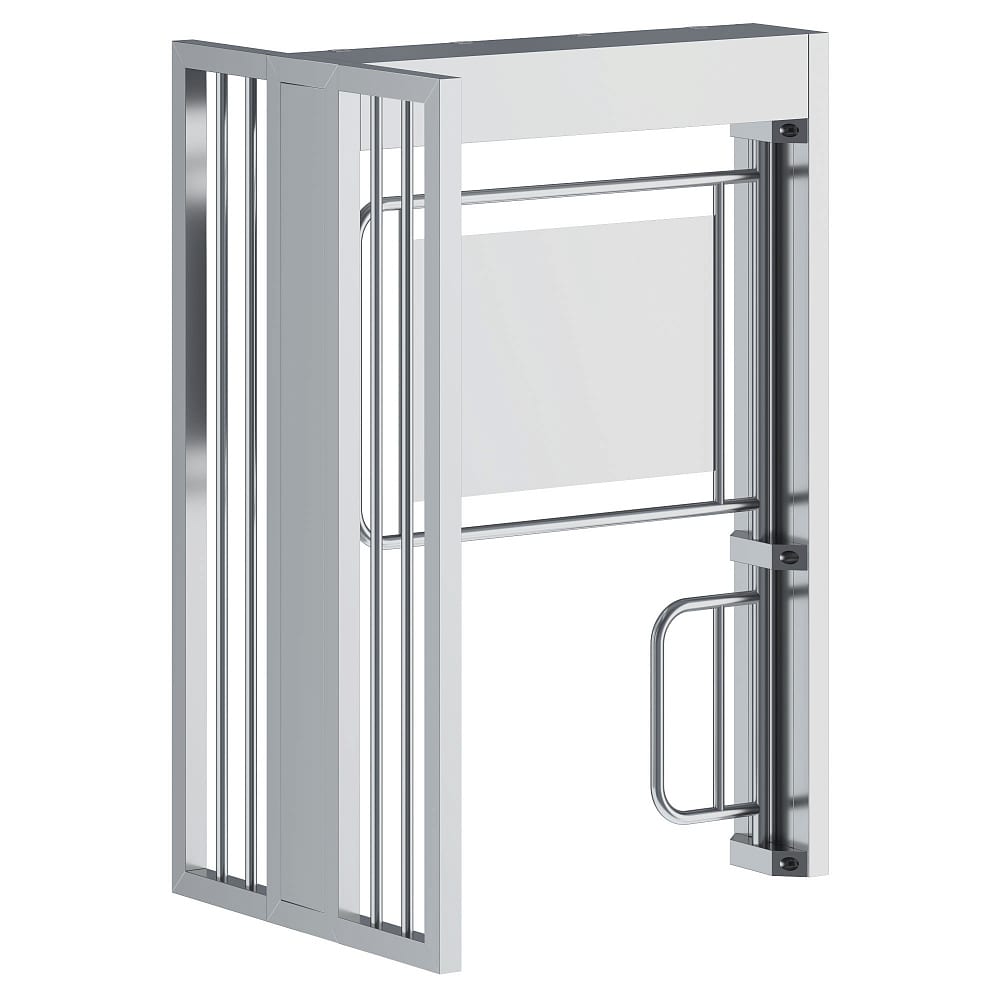

Устанавливается на проходных режимных объектов, в аэропортах, на вокзалах. Конструкция представляет собой раму с местом для крепления конвейерного интроскопа и верхней калиткой с механическим открыванием ключом.

Высокая надежность — прочный сварной каркас из нержавеющих толстостенных труб. Защита от пыли/влаги IP54.

Стандартные габаритные размеры: ширина 1630 мм, высота 2334 мм. Блок для РТУ имеет аналогичную турникетам систему крепления. Возможно индивидуальное изготовление по чертежу/эскизу заказчика.
Совместимость с наиболее распространенными моделями интроскопов —TS-SCAN 6040, Инспектор 55/65 ZX, HI‑SCAN 6040a TiX, Astrophysics XIS-6040, BERG 6040, и др. Быстрый монтаж.

Современный дизайн, матовая нержавеющая сталь. Удобная транспортировочная упаковка исключает повреждение элементов в процессе перевозки.

Система соединения турникетов и модулей

Для соединения турникетов и модулей серии СПЕКТР необходимо:

• Снять защитные крышки с наружной стороны.
• Снять защитные люки с внутренней стороны.
• Сдвинуть турникеты вплотную друг к другу.
• Зафиксировать турникеты между собой с помощью болтов через раму каркаса.
• Закрыть защитные люки с внутренних сторон.

Такая система крепления надежно соединяет между собой любой турникет или модуль серии СПЕКТР, сокращает время на монтаж и придает единый вид.

Комплексное решение с полноростовым турникетом

Для обеспечения наибольшей безопасности на проходной рекомендуем использовать комплекс из нескольких полноростовых турникетов и модуля для установки РТУ, металлодетекторов, рентгенотелевизионных установок под навесом. Металлодетектор обеспечивает контроль проноса металлических предметов проходящих через него людей. Стационарная рентгеновская установка предназначена для досмотра личных вещей и обследования отдельных предметов (посылок, бандеролей, ручной клади и т. п.) с целью обнаружения в них незаконных вложений, таких как: взрывные устройства, холодное и огнестрельное оружие и другие запрещённые к провозу предметы.

Компоновка турникетов и модулей

Устройства из новой серии турникетов СПЕКТР от БЛОКПОСТ соединяются в единую сеть. Оснащены универсальными люками для быстрого, беспрерывного монтажа, что исключает необходимость в установке дополнительных ограждений при монтаже сразу нескольких турникетов.

Эксплуатация турникета вне помещений

При использовании модуля для установки РТУ на открытом воздухе необходимо использовать защитный навес. Такие меры предосторожности предохраняют от прямого воздействия влаги и различных атмосферных осадков, обеспечивая долгосрочную стабильную работу устройства. Эксплуатация крыши допускается при температуре окружающего воздуха от -40°С до +55°С и влажности воздуха до 90%.

 Технические характеристики

• Рабочая температура (°c): от -40 до +55 °С
• Влажность: 5% ~ 90%
• Место установки: Внутри помещения или снаружи (под навесом)
• Толщина корпуса (мм): 1,5
