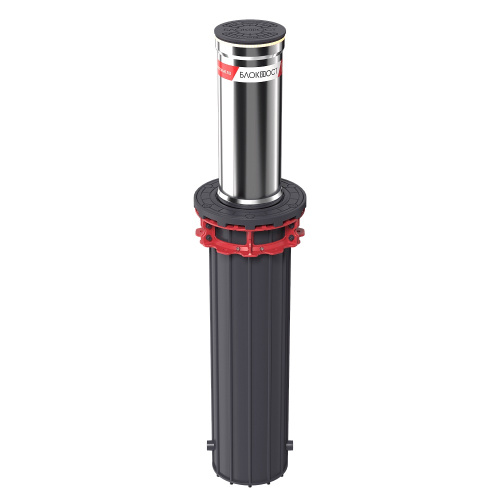

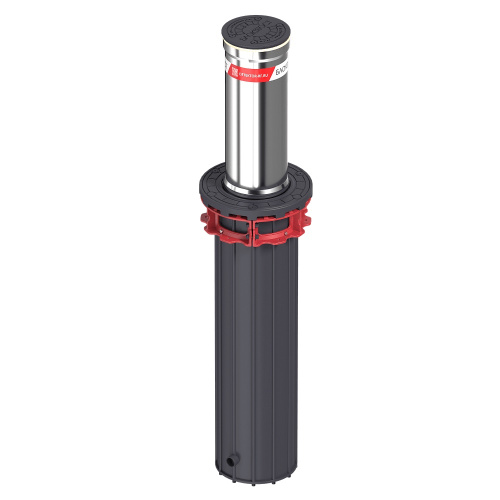

Боллард для контроля передвижения потоков транспортных средств БЛОКПОСТ P600

Боллард БЛОКПОСТ P600 – трафиковый выдвижной столб для ограничения проезда автомобилей и оперативного регулирования транспортных потоков на территории. Дорожный блокиратор предназначен для контроля движения колесной техники на парковках школ, больниц, магазинов, административных зданий. Используется во дворах, парках, на пешеходных улицах и в других общественных местах вместо шлагбаума. Оптимальный вариант для частных домов и коттеджных поселков.

Технические характеристики

• Боллард спроектирован для российских условий на основе международных стандартов PAS 68, DOS и ASTM. Он способен остановить легковой автомобиль, движущийся со скоростью до 40 км/ч.
•  Изготовлен из нержавеющей стали с применением материалов, обеспечивающих устойчивость к коррозии и долговечность в любых климатических условиях.
•  Конструктивно предусматривает скрытое или выставленное расположение, легко интегрируется с системами контроля доступа и видеонаблюдения.
•  Механизм подъема/опускания может быть как автоматическим, так и механическим, что повышает оперативность работы охраны и безопасность персонала.

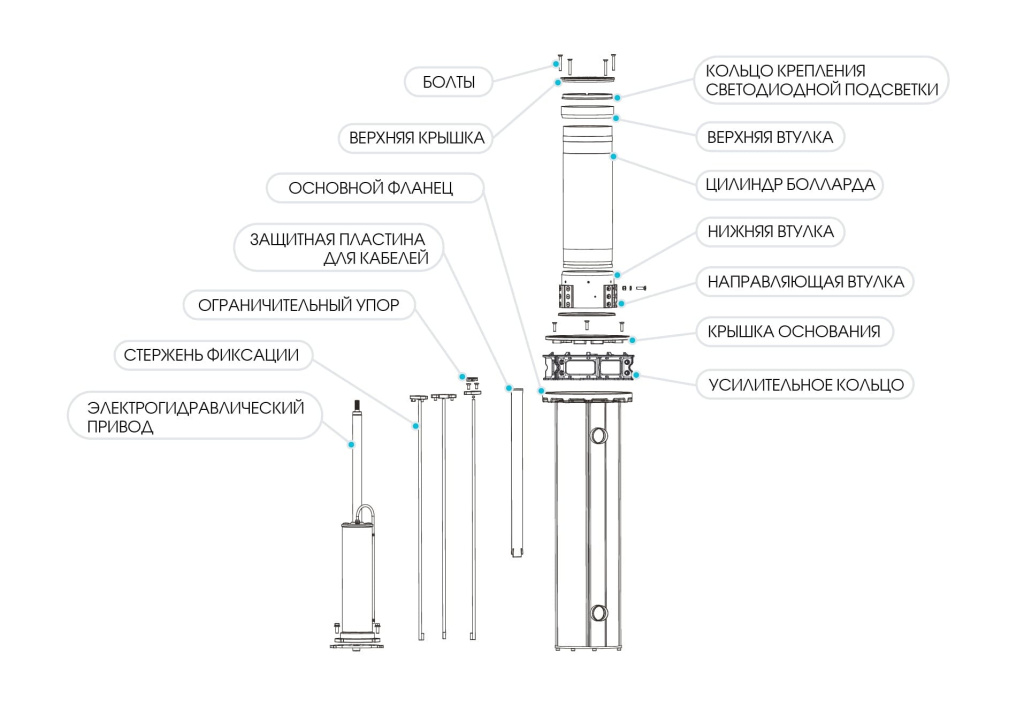

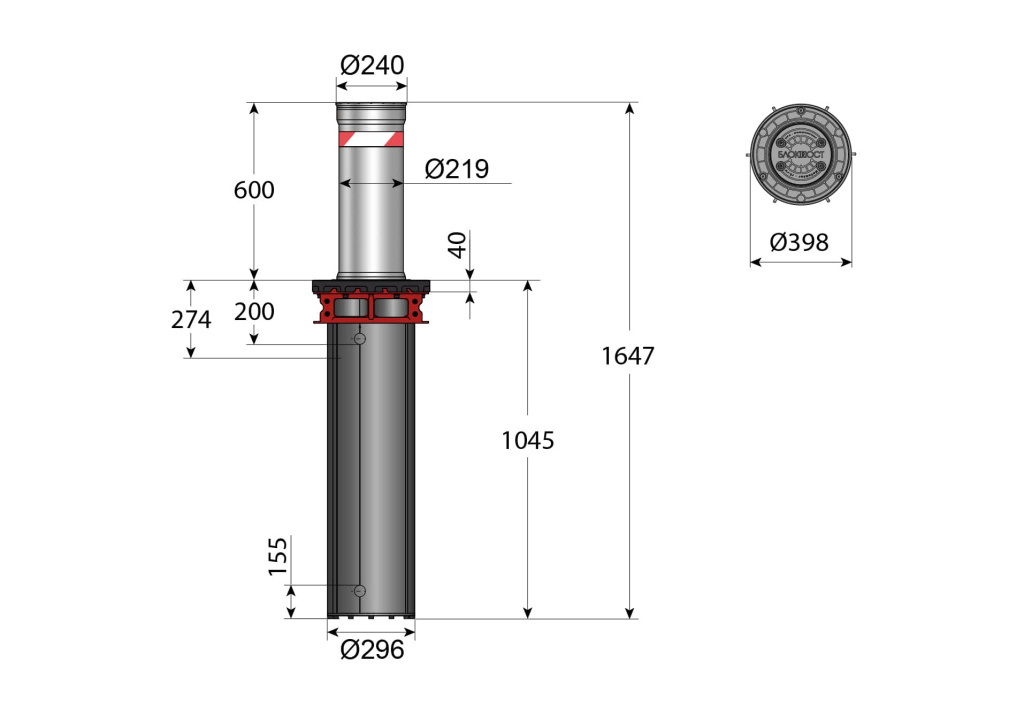

Габариты и строение

Преимущества гидравлического болларда P600

Дорожные блокираторы P600 — высокий класс защиты гидравлических боллардов. Надёжно защищают объекты от несанкционированного доступа в комплексах СКУД. Выдвижной столб P600 остановит легковой транспорт. Подходит для объектов, где не требуется защита от тяжелой техники.

• Подключение без гидромагистралей: электрогидравлический привод размещен внутри корпуса, питание от электрического кабеля (в комплекте 30 метров). Работает при любой погоде (от –40 до +65º С) — интегрированный подогрев механизма.
• Интеллектуальное управление — боллард P600 управляется по «сухому контакту» дежурным с пульта на КПП, при помощи однокнопочного или двухкнопочного радиобрелка, радиометки из автомобиля, магнитной карты, системы распознавания номеров машин. Автоподъём по горизонтальной индукционной петле (контуру), инфракрасным датчикам, таймеру задержки, или прохождению магнитной рамки. Ручной режим на случай отключения электроэнергии.
• Устойчивость к влажности, коррозии и химикатам — P600 сделан из качественной стали с надёжными уплотнениями в нормальном (нижнем) и верхнем рабочем положении. Исполнительные механизмы герметизированы по IP68.

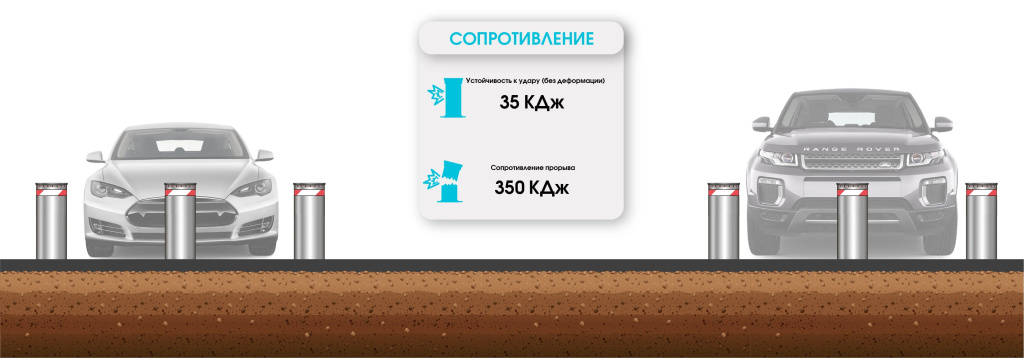

Ударопрочность

Автоматический боллард P600 обладает высокой ударопрочностью и обеспечивает надежную защиту от таранных атак.

Ударопрочность. Боллард способен выдерживать удар с энергией до 35 кДж без каких-либо видимых деформаций конструкции. Это гарантирует сохранение целостности и функциональности защитного устройства при сильных механических воздействиях.

Сопротивление прорыву. Уровень сопротивления прорыву достигает 350 кДж — это показатель полной способности болларда предотвратить проникновение легкового автомобиля и легкой коммерческой техники массой до 4 тонн, движущихся со скоростью 40 км/ч через охраняемый периметр.

Такой уровень ударопрочности и сопротивления делают P600 оптимальным выбором для охраны территорий, где требуется надежное барьерное решение без использования тяжелых противотаранных систем.

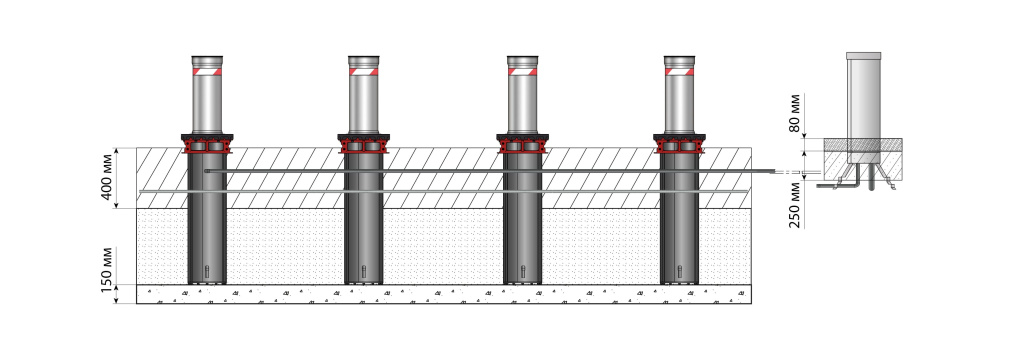

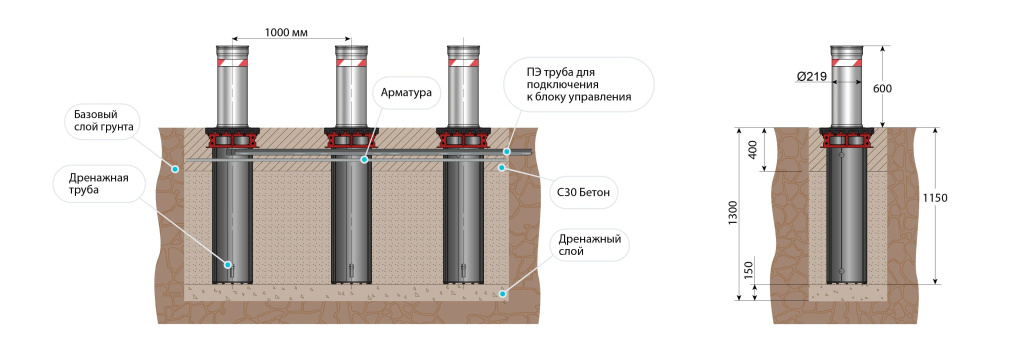

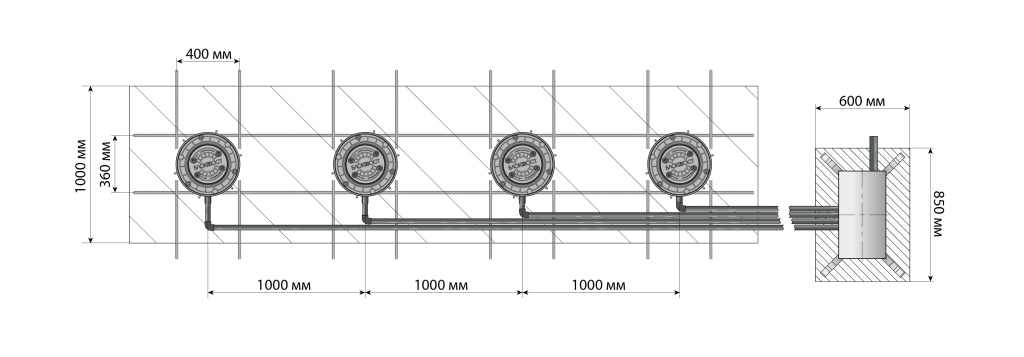

Схема монтажа с водоотведением в дренажный слой

1. Подготовьте траншею нужных размеров.
2. Засыпьте на дно щебень с песком, чтобы получился дренажный слой не менее 150 мм, и утрамбуйте его.
3. Подготовьте трубы для кабелей.
4. Установите болларды на нужном расстоянии и отрегулируйте их по уровню.
5. Закрепите болларды между собой с помощью арматуры.
6. Проложите кабели (рекомендуемая длина до блока управления до 15 метров) и дренажные трубы.
7. Совершите пробный запуск оборудования.
8. Засыпьте грунтом и утрамбуйте, затем залейте бетоном.

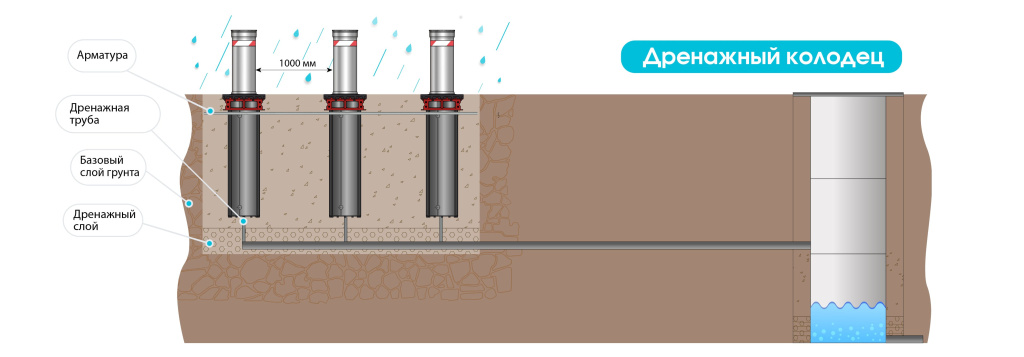

Схема монтажа с водоотведением в дренажный колодец

Подключение боллардов P600 к блоку управления

1. Электропитание: Блок управления обеспечивает подачу стабильного питания на электроприводы боллардов. Проверяется соблюдение полярности и надежность контактов.
2. Управляющие сигналы: Сигналы от кнопок управления, системы контроля доступа или центральной автоматизации поступают на входные модули блока управления. Оттуда подается команда на электромеханизм подъема/опускания болларда.
3. Обратная связь: Болларды оснащены датчиками положения (вверху/внизу), информация с которых возвращается в блок управления для контроля состояния. Если боллард полностью поднят или опущен, соответствующий датчик активируется, что позволяет системе подтверждать команду.
4. Защита от перегрузок: в блоке управления предусмотрены предохранители и автоматические выключатели для защиты электроприводов и электроники от коротких замыканий или перегрузок.
5. Интеграция с внешними системами: Через интерфейсы (релейные выходы, сигнальные линии, протоколы передачи данных) осуществляется связь с системами видеонаблюдения, сигнализации и контроля доступа. Это обеспечивает комплексное управление безопасностью.

Установка блока управления

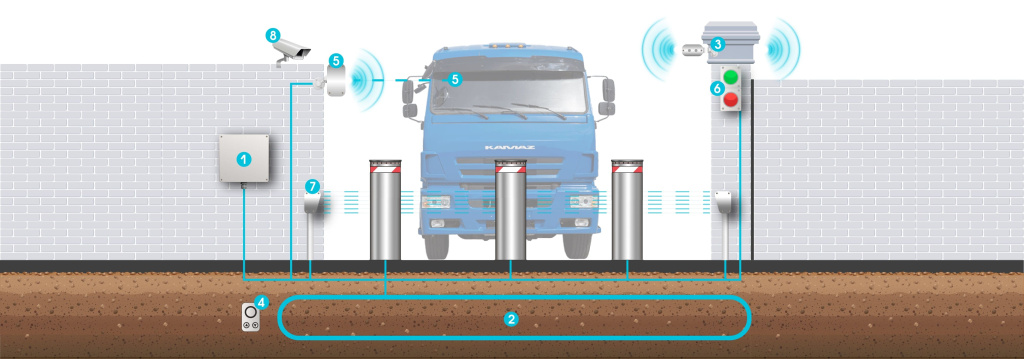

Дополнительные опции для болларда

1. Блок управления осуществляет управление боллардами (до 4-х шт) на основе сигналов с пультов и датчиков. Аналоговый блок входит в стандартную комплектацию, цифровой заказывается дополнительно.
2. Индукционные петли обнаруживают наличие транспорта непосредственно перед столбами безопасности, ориентируясь на массу металла объекта. Магнитные контуры монтируются в дорожное покрытие с двух сторон от боллардов. Дополнительно исключают поднятие столбов в момент пересечения заградительных устройств.
3. Радиолокационный датчик регистрирует приближающийся объект (и его размеры) на большем расстоянии (чувствительность настраивается), чем индукционные петли, и устанавливается по необходимости вместо них. Быстрый монтаж без вскрытия дорожного полотна.
4. Пульты управления обеспечивают открытие/закрытие въезда вручную из автомобиля или с КПП. Беспроводной поставляется в комплекте с контроллером, проводной так же доступен в стандартной комплектации.
5. RFID считыватель бесконтактной метки, установленной в салоне автомобиля. Работает по принципу автоматического транспондера. Радиочип не требует действий со стороны охраны и водителя для доступа на объект.
6. Светофоры наглядно оповещают водителя о состоянии пропускного пункта. Устанавливаются по обе стороны въездной группы. На 90% снижают риск случайного повреждения автотранспорта и дорожных блокираторов.
7. Фотоэлементы фиксируют объекты вблизи линии боллардов и покидание им области защиты. Фотоствор препятствует блокировке при движении транспортных средств (например, с прицепом).
8. Видеокамера фиксирует государственные регистрационные знаки. При наличии номера в базе СКУД автоматически разблокирует проезд.

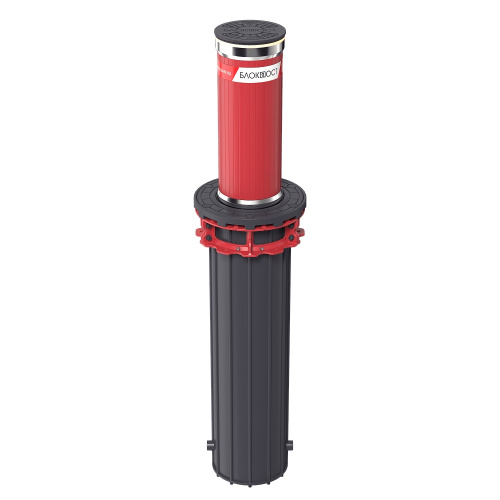

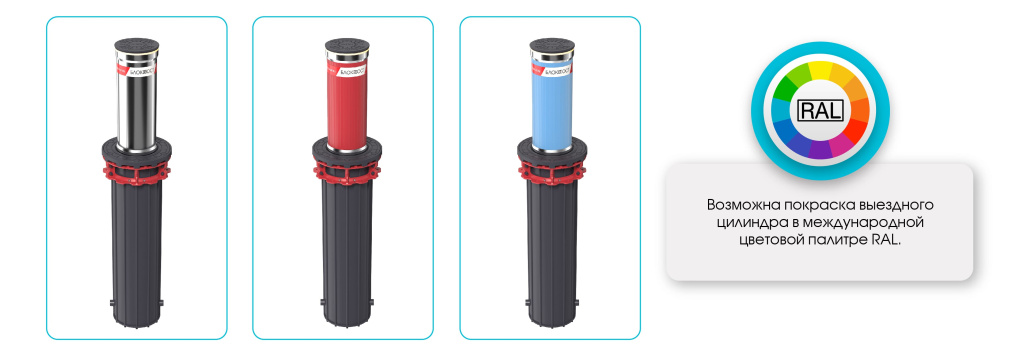

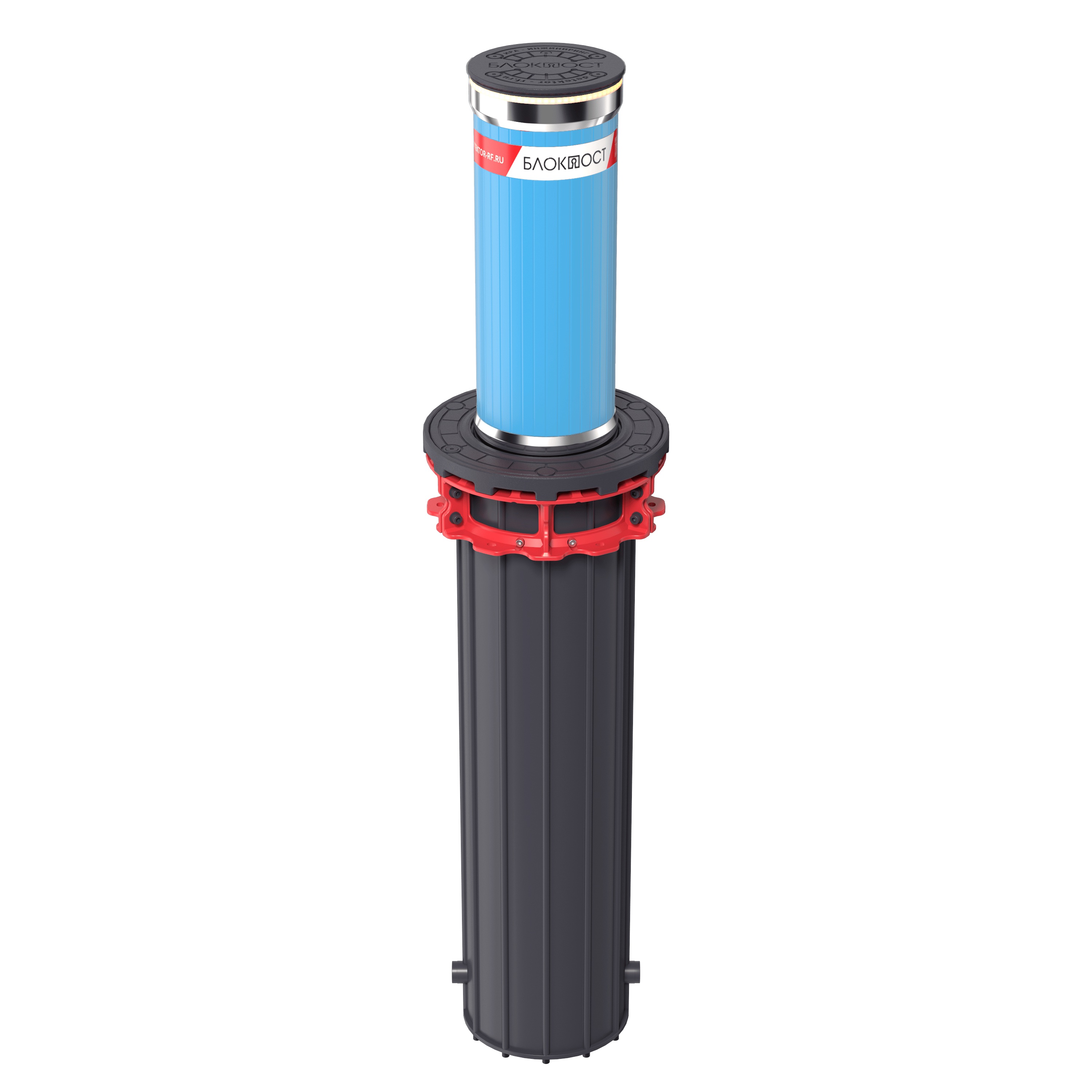

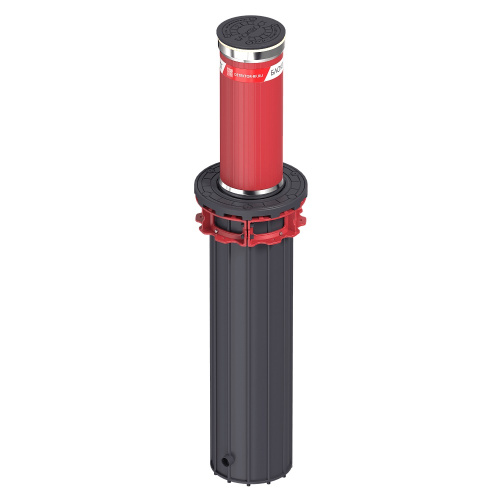

Исполнение болларда P600 в цветах RAL

Порошковая окраска надежно защищает болларды от механического воздействия и агрессивной среды. Устойчивое к царапинам и химикатам покрытие гарантирует длительный срок службы заградительных конструкций. Гармонирует с ландшафтным дизайном — выбирайте любые цвета RAL при заказе контрольно-пропускного оборудования.

• Длительный срок службы.
• Отличные эксплуатационные свойства: высокая устойчивость к образованию коррозии, к влажной среде и резким перепадам температуры, стойкость к механическим повреждениям и агрессивным средствам.
• Простота обработки и ухода.
• Повышенная прочность. Окрашенная сталь обладает хорошими механическими свойствами.
• Эстетически привлекательный внешний вид. Яркая поверхность с возможностью выбора цвета, обеспечивает продукции широкую сферу применения в различных сферах.
• Соответствие действующим гигиеническим требованиям. Благодаря тому, что через поверхность окрашенной стали не проникают бактерии и грязь.
• Хорошая комбинаторность окрашенной стали, которая отлично сочетается с самыми разнообразными материалами и декорами.

Сферы применения

Контрольно-пропускные автоматические дорожные столбы БЛОКПОСТ Р600 применяются на автостоянках, въездных группах государственных и частных объектов, гаражных и дачных кооперативов, таможенных и медицинских учреждений.
